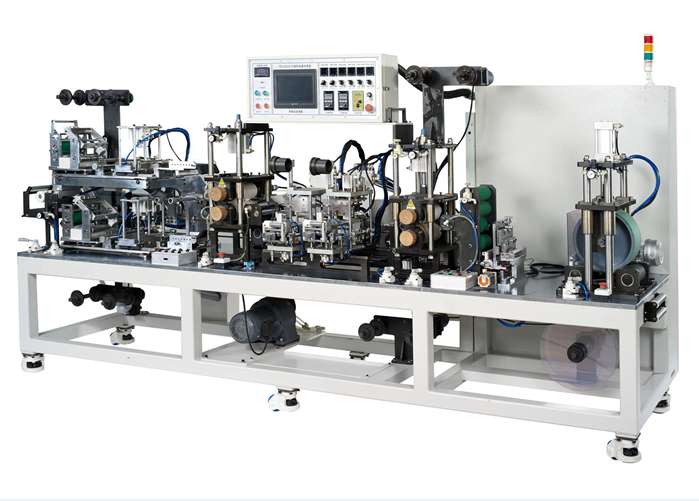

FFC设备 FFC设备厂家图片

FFC设备 FFC设备厂家

所属目录:ffc设备

搜索关键字:FFC设备 FFC设备厂家

信息简介:FFC设备 FFC设备厂家

详细信息:
“FFC设备 FFC设备厂家”参数说明
认证: ccic 基材: FFC设备
线路密度: 高密度型 软硬: FFC设备
有无增强层: 有增强层 有无胶粘层: 有胶粘层
型号: FFC设备 规格: FFC设备
商标: FFC设备 包装: FFC设备
产量: 999
“FFC设备 FFC设备厂家”详细介绍

东莞市特仕机电科技有限公司,成立于2002年,位于广东省东莞市寮步镇向西工业区,工厂占地面积20000多平方米,现有员工一百多人,是一家从解决方案,设计开发,集成制造到安装调试,培训指导,交付使用于一体的技术型制造公司,公司下属有3个事业部门:一. 自动印刷设备事业部:产品主要有自动丝网印刷设备,LED全自动印刷设备及相关周边设备。二. FFC设备事业部:产品主要有FFC成型机、压延机、CCD检测机,CCD自动冲边机,全自动线身贴铝铂机等设备.三. 非标自动化设备事业部:主要为客户研发,制造,生产的相关非标设备。特仕公司拥有一批专业的团队成员,多元化的机械和电气工程师完成项目的解决方案,设计开发,专业的项目管理人员,以确保项目的时间,品质和制造过程顺利完成,严格的控制管理流程,为客户提供安全高效自动化设备。品质、技术、服务是我们经营的理念,不断提升产品的品质,持续发挥专业的技术,坚持要求最好的服务,是我们追求的目标;我们用最认真、负责任的态度,为客户解决相关的问题,取得广大客户的信赖、认同。愿我们的努力能共享您的成功!

FFC成型机设备参数如下表所示 (表2-2)
NO 项???? 目 规?? 格? 参? 数 单 位 备?? 注
1 设备型号 CF2 /
2 主机外形尺寸 4000L×1400W×2000H mm
3 主机重量 2500 Kg
4 额定总功率 7.5 Kw 电源:3Φ-380V
5 正常运行能耗 5 Kw/H
6 最高运行速度 5 M/Min
7 最低运行速度 0.2 M/Min
8 适用绝缘膜宽度 86&120 mm
9 适用补强板厚度 0.03~0.1 mm
10 标准模具规格 8W×105L mm 标准配置
11 最短线身长度 20 mm
12 生产成品精度 参照表1/2 -
13 适用生产线型 所有线型 -

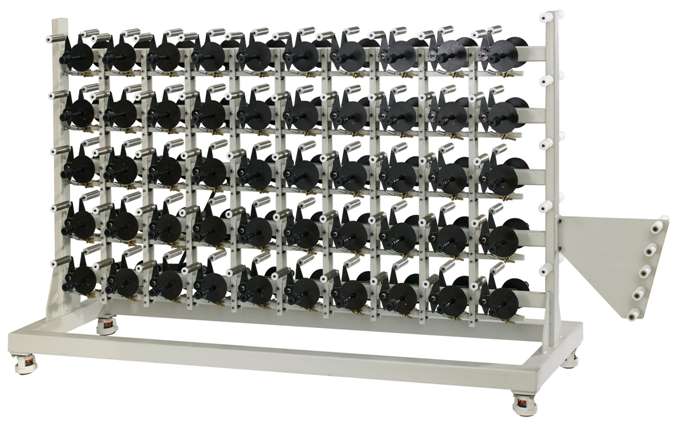

14 放线架尺寸 3600L×800W×2000H mm 标准配置
15 Bobin数量 210 Pcs
16 Bobin内径 Φ20 mm
17 Bobin外径 Φ160 mm
18 Bobin幅度 120 mm
19 导体张力 0.5 Kgf/cm
20 张力调节幅度 0.1-2.0 Kgf/cm
21 成品收料架尺寸 1800L×800W×1500H mm


检验采用生产条件为:以2.0M/Min的速度生产FFC常规线材。
NO 项目代号 项? 目? 说? 明 检验采样规格 允收精度
1 P Pitch间距 0.5P ±0.03
2 PA Span总间距 0.5P ±0.04
3 W Width线宽 Any ±0.03
4 M Margin边距 0.5P ±0.04
5 T Insert Thickness插入厚度 Any ±0.02
6 B1、B2 Protector Length补强板长度 Any ±0.30
7 I Insulation Length绝缘膜长度 120mm ±0.30
8 OV Over Lap重合度 8mm ±0.50
9 L Cable Length长度公差 120mm ±0.30
