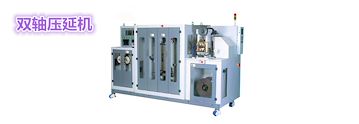

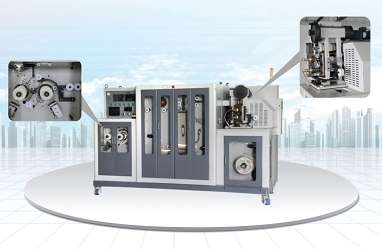

东莞特仕扁线压延机YF2压延机参数表(如表1-1)
| NO
|
项目
|
规格
|
备注
|
| 1
|
机型规格
|
长2820mm；宽1250mm；高1700mm
|
|
| 2
|
压轮直径
|
106mm
|
|
| 3
|
额定速度
|
150M/min
|
|
| 4
|
实际速度
|
Max:180 M/min
|
|
| 5
|
压延直径
|
|
见表1-3
|
| 6
|
压扁线宽度
|
0.25~1.5mm
|
公差:±0.015；
|
| 7
|
压扁线厚度
|
0.02~0.15mm
|
公差:±0.005；
|
| 8
|
压延导体材质
|
裸铜线；镀镍线；镀锡线
|
|
（表
1-1
）
压延机主要零部件（如表1-2）
| NO
|
项目
|
品牌
|
参数
|
备注
|
| 1
|
压延电机
|
台湾OMRON
|
1.5KW
|
|
| 2
|
退火电机
|
台湾OMRON
|
1.5KW
|
|
| 3
|
放料电机
|
台湾OMRON
|
0.4KW
|
|
| 4
|
排线电机
|
日本东方
|
1.7A
|
|
| 5
|
转盘电机
|
精研
|
60W
|
|
| 6
|
抬压杆电机
|
韩国Automics
|
1.7A
|
|
| 7
|
收料电机
|
精研
|
60W×2
|
|
（表
1-2
）
| 设 备 主 要 技 术 参 数
|
| NO
|
项? 目
|
规?? 格? 参? 数
|
单? 位
|
备? 注
|
| 1
|
设备型号
|
YF2
|
/
|
|
| 2
|
机器规格
|
2850L×1300W×2000H
|
mm
|
|
| 3
|
机器重量
|
1500
|
Kg
|
|
| 4
|
额定电压
|
380
|
V
|
|
| 5
|
额定功率
|
8
|
Kw
|
|
| 6
|
额定速度
|
150
|
M/Min
|
|
| 7
|
合金轧辊直径
|
Φ106
|
mm
|
|
| 8
|
收线方式
|
自动换轴
|
/
|
|
| 9
|
收线盘规格
|
PL-1000 / P-5R
|
/
|
Y 型、H 型通用
|
| 10
|
压延比
|
4.5 ：1
|
/
|
宽度与线径之比
|
| 11
|
厚度
|
0.02~0.3
|
mm
|
精度：±0.002
|
| 12
|
宽度
|
0.1~2.0
|
mm
|
精度：±0.01
|
| 13
|
适用范围
|
Φ0.07~Φ0.9
|
mm
|
|
| 14
|
适用材质
|
铜线、铝线、镀镍线、镀锡线、铜包铝线等（表1-3）
|
