品牌：	特仕	导体材料：	各类
类型：	压各类线材	认证：	ISO9001
材料形状：	扁线	外径尺寸：	长2820mm；宽1250mm；高170
型号：	各种	规格：	长2820mm；宽1250mm；高170
商标：	特仕

? ? ? 东莞市特仕电机科技有限公司
? ? ?扁线压延机，东莞扁线压延机厂家
1.扁线压延机，东莞扁线压延机厂家特点说明 2.扁线压延机，东莞扁线压延机厂家参数以及主要零部件 3.扁线压延机，东莞扁线压延机厂家整机图 4.扁线压延机，东莞扁线压延机厂家生产过程 5.扁线压延机，东莞扁线压延机厂家导体生产规格对照表 1.扁线压延机，东莞扁线压延机厂家特点说明 本厂压延机具有以下特点： (1) 压延机采用双轴收线，到设定收线长度可自动换轴。 (2) 最高时速180米/分钟，相比行业的普通型压延机的生产速度上提高25%。其中0.035*0.6规格的产能约达到43Kg/天，0.035*0.3规格的产能约达到20Kg/天，成品率达到98%以上。 (3) 可压制的导体宽度范围为0.25～1.5mm，宽度公差范围达到±0.015；厚度范围为0.02～0.15mm，厚度公差范围达到±0.005。 (4) 压延机可全自动调节电压、电流、退火水温，以保证机台在恒电压、恒电流、恒水温下正常稳定生产，全面提高产品品质。 (5) 导体产品宽度全程用日本TAKIKAWA激光测径仪监测，并能全自动调节产品宽度满足设定标准。 (6) 压延轮采用日本进口合金材质制作，耐高温、耐摩擦、超高精密且持久耐用，使用寿命最少3年以上。 (7) 产品收线全自动电脑控制。 (8) 可以1人同时操作5台压延机或以上，大大节约人力。

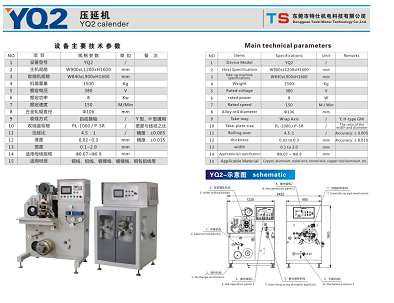

2.扁线压延机，东莞扁线压延机厂家 参数表(如表1-1)

NO	项目	规格	备注
1	机型规格	长2820mm；宽1250mm；高1700mm
2	压轮直径	106mm
3	额定速度	150M/min
4	实际速度	Max:180 M/min
5	压延直径		见表1-3
6	压扁线宽度	0.25~1.5mm	公差:±0.015；
7	压扁线厚度	0.02~0.15mm	公差:±0.005；
8	压延导体材质	裸铜线；镀镍线；镀锡线

（表 1-1 ） 压延机主要零部件（如表1-2）

NO	项目	品牌	参数	备注
1	压延电机	台湾OMRON	1.5KW
2	退火电机	台湾OMRON	1.5KW
3	放料电机	台湾OMRON	0.4KW
4	排线电机	日本东方	1.7A
5	转盘电机	精研	60W
6	抬压杆电机	韩国Automics	1.7A
7	收料电机	精研	60W×2

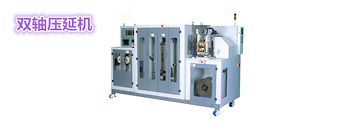

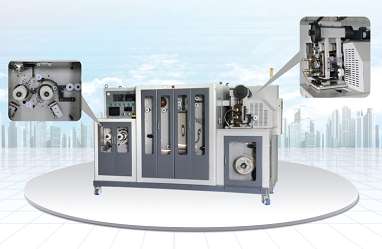

（表 1-2 ） 3.压延机整机图
4.压延机生产工艺简述 第一步：放线； 第二步：压延； 第三步：退火； 第四步：收线。

5.压延导体生产规格对照表

原材料规格	导体规格	米数（m）	净重（kg）
TAφ0.116	TA 0.035*0.3	4000	0.38
TAφ0.116	TA 0.041*0.26	4000	0.38
TAφ0.139	TA 0.05*0.3	4000	0.53
TAφ0.143	TA 0.05*0.32	4000	0.56
TAφ0.17	TA 0.035*0.65	4000	0.79
TAφ0.176	TA 0.035*0.7	4000	0.87
TAφ0.179	TA 0.05*0.5	4000	0.89
TAφ0.189	TA 0.1*0.28	4000	0.98
TAφ0.195	TA 0.1*0.3	4000	1.07
TAφ0.202	TA 0.1 *0.32	4000	1.14
TAφ0.203	TA 0.05*0.65	4000	1.14
TAφ0.211	TA 0.05*0.7	4000	1.25
TAφ0.226	TA 0.05*0.8	4000	1.4
TAφ0.252	TA 0.1*0.5	2000	0.89
TAφ0.288	TA 0.1*0.65	2000	1.14
TAφ0.32	TA 0.1*0.8	2000	1.4
FCφ0.09	FC 0.022*0.32	4000	0.24
FCφ0.106	FC 0.028*0.32	4000	0.31
FCφ0.116	FC 0.035*0.3	4000	0.40
FCφ0.143	FC 0.05*0.32	4000	0.58
FCφ0.17	FC 0.035*0.65	4000	0.81
FCφ0.203	FC 0.05*0.65	4000	1.16
FCφ0.226	FC 0.05*0.8	4000	1.44
Niφ0.116	Ni 0.035*0.3	4000	0.38
Niφ0.203	Ni 0.05*0.65	4000	1.16
备注：FC代表裸铜，TA代表镀锡，Ni代表镀镍；其中小收线轮净重是0.16kg，大收线轮净重是0.353kg。
